Индикатор наклона груза ТилтВотч Плюс, 110542424

ТилтВотч Плюс - это три отдельных индикатора в одном устройстве:

• Один раздел указывает на степень наклона влево
• Второй раздел указывает на степень наклона вправо
• Третий раздел указывает на общий переворот

Преимущества

• Действует как визуальный сдерживающий фактор
• Способствует усилению цепочки ответственности
• Предоставляет неоспоримые доказательства неправильного обращения с грузом
• Предупреждает получателя о проверке содержимого до принятия груза
• Помогает выявить проблемные места в цепочке поставок
• Помогает сохранить качество продукта в период доставки

Принцип действия

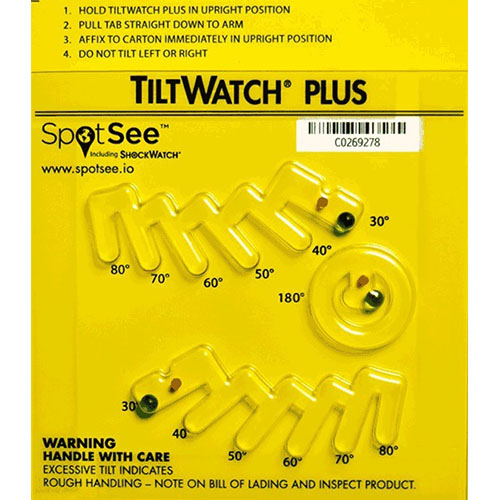

На лицевой стороне индикатора расположены три контрольных элемента со стеклянными шариками:

• Верхний контрольный элемент отмечает угол наклона груза против часовой стрелки. По мере увеличения угла наклона шарик скатывается влево, последовательно освобождая ячейки, маркированные 30°, 40°, 50°, 60°, 70°, 80°. Маркировка последней из освобождённых шариком ячеек указывает, какую величину превысил угол наклона.
• Нижний контрольный элемент отмечает угол максимального наклона груза по часовой стрелке. Во всём остальном его работа соответствует приведённому выше описанию.
• Расположенный в середине кольцевой контрольный элемент отмечает переворот груза вверх дном. При этом шарик покидает центральную ячейку контрольного элемента и остаётся в кольцевом канале.

!ВАЖНО! Индикатор наклона регистрирует отклонения в одной плоскости, для контроля наклона по всем осям при отгрузке необходимо использовать два индикатора, на соседних сторонах груза.

Размещение

Перед нанесением поверхность следует очистить (от пыли, обезжирить), для лучшей адгезии приклеивать при температуре выше 10 °C.

1. Снимите клейкий слой с задней части индикатора, удерживая его в вертикальном положении. После снятия клейкой пленки индикатор будет активирован.
2. Разместите индикатор в вертикальном положении как можно ближе к верхнему углу контейнера. Такое размещение помогает правильно позиционировать индикатор.
3. Наклейте вторую наклейку на которой укажите максимально допустимый угол наклона.

Характеристики ТилтВотч Плюс

Размеры, мм                                                 117 х 117 х 6

Диапазон контроля                                     в одной плоскости

Точность срабатывания                              ±5% от значения порога срабатывания

(при 20°С и давлении 760 мм рт. ст. (1 атм.))

Температура и влажность эксплуатации  от -40 до +60, 5-99% относительной влажности, без осадков

Порядковый номер                                     Одна буква 7 цифр

Чувствительность, °                                    через каждые10 от 30 до 80, а также 180

Число срабатываний                                   1

Гарантийный срок                                       1 год

Упаковка, шт.                                               50

Минимальная партия поставки, шт.          50

Области применения ТилтВотч Плюс

Биотехнологии и Медикаменты /Медицинские приборы и материалы

Компьютерная / Офисная / Бытовая техника, электроника

Строительные материалы и приспособления

Сельское хозяйство

Логистика / Транспорт и Хранение/ Упаковка / Упаковка в ящик

Авто и запчасти для грузовиков

Химикаты

Энергетика и Коммунальные услуги/

Научно-технические инструменты

Предметы Искусства / Мебель / Антиквариат

Промышленное оборудование / Отопление Вентиляция Кондиционирование

Аэрокосмос и Оборона
