Маркировка фланцев. Зачем она нужна и какой способ выбрать

3 декабря 2021
Количество просмотров: 2347

  1. Для чего нужна маркировка фланцев
  2. Способы маркировки и наши рекомендации:
    1. Промышленные маркеры
    2. Маркировочные этикетки и бирки
    3. Клеймение
    4. Накатка
    5. Лазерная маркировка
    6. Ударно-точечная маркировка
  3. Почему стоит остановиться на удорно-точечном способе.

Здравствуйте, благодарим Вас, что посетили наш сайт. В данной статье мы расскажем о маркировке фланцев, для чего это нужно и какие способы существуют. Для начала начнем с терминологии. Фланец – это металлическая деталь цилиндрической формы с отверстиями по периметру для болтов или шпилек. Используется для герметичного и прочного соединения труб, валов, трубопроводной арматуры и т.д. Соединение труб таким способом называют фланцевым.


Рис.1 - Внешний вид фланца

Для чего же нужна маркировка фланцев? Дело в том, что по номенклатуре существует огромное количество типов фланцев. Они отличаются по размеру, материалу, внешнему и внутреннему диаметру, давлению, сроку эксплуатации и производителю.

Еще одна причина в том, что использование некачественных или неподходящих по параметрам фланцев опасно: оборудование будет работать некорректно и велика вероятность аварии. В таком случае компания понесет большие убытки по замене фланцев и восстановлению работы. Чтобы избежать подобных случаев, необходима маркировка.

Согласно ГОСТ 33259-2015, маркировка фланца должна обязательно содержать следующую информацию:

  • товарный знак производителя;
  • условный диаметр DN;
  • условное давление PN;
  • тип фланца;
  • ряд фланца;
  • исполнение уплотнительной поверхности от А до М;
  • марка материала (стали);
  • номер группы контроля от I до V.

Для пятой группы нужно наносить серийные номера, но в целом, по согласованию заказчика и производителя, маркировка может наноситься на бирки.

Маркировка должна быть стойкая, хорошо читаемая и с таким же сроком эксплуатации, как сам фланец.

Существует несколько способов маркировки фланцев, рассмотрим подробнее самые популярные:

1. Промышленные маркеры. Самый простой и быстрый способ маркировки, для которого требуется только специальный маркер. Преимущество такой маркировки в том, что это дешево, быстро и удобно. Однако такая маркировка не выдержит весь срок эксплуатации фланца и, к тому же, надпись после покраски будет не видна.

Маркеры – это идеальный вариант для временной маркировки и идентификации фланцев внутри производства, например, Markal Dura-Ink 15 с тонким наконечником и не растекающимися чернилами.

Также маркеры отлично подойдут для фланцев с относительно небольшим сроком эксплуатации. В линейке Markal есть маркеры для долговременной и стойкой маркировки, например, Pro-Line HP с тонким стержнем, Markal B с толстым стержнем, Stylmark для экстремальных условий эксплуатации.

P1040065.JPG маркер.jpg

Рис.2 – Пример маркировки промышленными маркерами

2. Маркировочные этикетки. Этикетки – очень удобный способ маркировки. Вы получите четкую, хорошо читаемую надпись без смазывания. Их несомненным плюсом являются небольшие затраты на оборудование и на сами этикетки. К тому же, практически исключены ошибки, поскольку можно настроить автоматическую печать, и даже если возникла ошибка, то этикетку легко заменить.

Некоторые типы этикеток можно печатать на обычном офисном принтере, например, бирки нашего производства Markerprom на листах А4, этикетки от AveryZweckform.

Для более стойкой маркировки и больших объемов подходят промышленные этикетки для термотрансферной печати. Идеальный вариант – этикетки от компании Brady с сильным клеем.

P1040060.JPG этикетка.jpg

Рис.3 – Промышленные этикетки для маркировки фланцев

Однако этикетка разрушится в экстремальных условиях эксплуатации и не будет заметна после покраски фланца, а если крепить этикетку на хомут, она может попросту отвалиться и потеряться. Для временной маркировки внутри производства это хороший вариант.

3. Клеймение. Это ручной способ маркировки, используются специальные стальные клейма нужного размера с обозначением буквенных и цифровых символов, каждое клеймо прижимается к поверхности фланца и кувалдой выбивается маркировка.

Плюс данной маркировки:

- Относительно небольшая стоимость материалов. Требуются только клейма, кувалда и специалист, который будет наносить маркировку, это очень выгодно для маленьких предприятий.

- Маркировка клеймением стойкая и будет хорошо заметна после окрашивания фланца, что очень важно.

Минусы данного способа маркировки:

- Затрата времени. Для того, чтобы промаркировать один фланец, уходит в среднем 10 минут. Крупным предприятиям, где требуется маркировка большого количества фланцев, такой способ не подойдет.

- Постоянная замена клейм. Символы на клеймах довольно быстро стираются, и для хорошо читаемой маркировки нужно постоянно покупать новые, но поскольку они продаются в наборах, то заменить пару нужных символов не получится, нужно будет приобретать набор полностью.

- Человеческий фактор. Данный тип маркировки осуществляется вручную, чтобы она была ровной и хорошо читаемой, нужно приложить много физической силы. От плохой фиксации клейма на поверхность фланца, маркировка получится неровной. К тому же, очень часто в таких случаях часть символа будет хорошо читаема, а часть нет.

Очень важна точность маркировки, но человек не робот и не компьютер, поэтому очень часто бывают ошибки. Если выбит не тот символ, то фланец считается испорченным и тогда, чтобы исправить ошибку, потребуется дополнительное время на удаление маркировки, либо средства для замены на новую деталь.

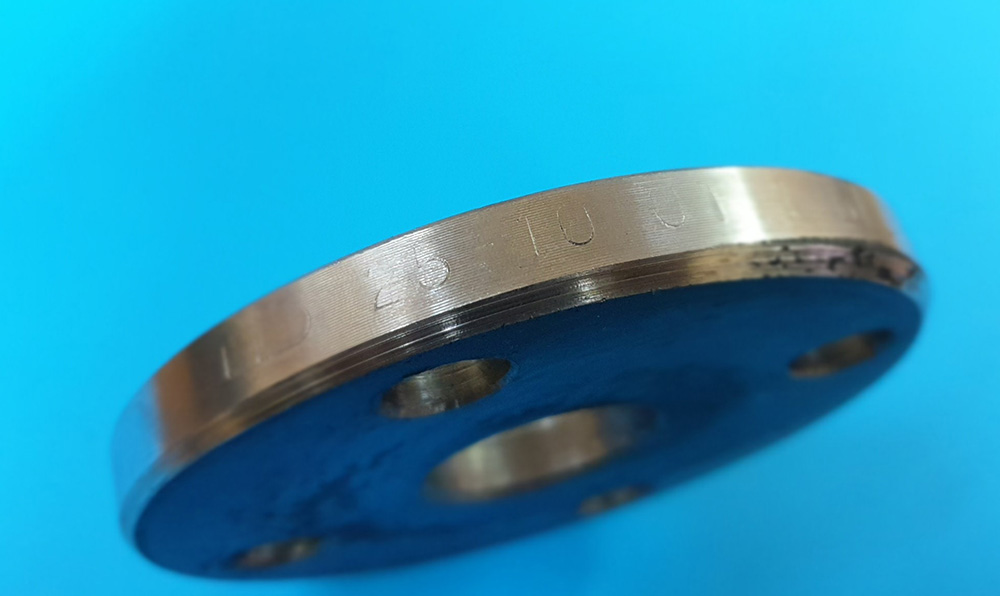

Рис.4 – Пример некачественной маркировки клеймением

- Качество клейм. Для маркировки латинских символов и чисел существует много вариантов качественных наборов от европейских производителей, например, немецкого бренда HAUPA, ассортимент которого вы можете найти на нашем сайте по данной ссылке. С кириллицей же все сложнее. Многие компании жалуются на качество таких клейм: буквы до конца не выбиваются, и маркировка получается не совсем четкой и ровной, либо их приходится часто менять.

4. Накатка. Данный тип маркировки осуществляется с помощью специальной накаточной машины, в рамку которой установлены маркировочные клейма. Фланец фиксируется на маркировочном столе машины и мощным мотором прокатывается по всей раме.

Преимущество такого способа заключается в стойкости маркировки: она выдерживает экстремальные условия эксплуатации и покраску. Маркировка получается четкой и хорошо видимой. Накатка хорошо подойдет крупным производствам, где редко меняется маркировочная информация (серийные номера, диаметр, материал).


Рис.5 – Маркировка методом «накатка»

Минусы накатки:

- Сложность замены символов в маркировочной раме. Это затрата времени и средств на расходные материалы.

- Отсутствие гибкости: невозможность автоматической программной замены шрифта, размера символов и, соответственно, маркировка фланцев разного размера возможна только при покупке других клейм.

- Как уже говорилось в пункте про маркировку клеймением, со временем они стираются и становятся непригодными для использования, нужна периодическая замена клейм для поддержания качества маркировки.

- При использовании дешевых накаточных машин, маркировка получается некачественной и слабо заметной.


Рис.6 – Пример некачественной маркировки накаткой

5. Лазерная маркировка. Это один из самых современных способов маркировки. Информация наносится на изделие маркировочной машиной с высокочастотным сфокусированным лазерным лучом. Лазерный маркиратор настраивается и управляется через компьютер с помощью специальной программы.

Плюсы лазерной маркировки:

- Высокий контраст изображения. Маркировка получается четкой, хорошо читаемой и заметной даже с большого расстояния.

- Низкие требования к фиксации детали: не нужно прижимать и хорошо фиксировать, так как лазер наносит маркировку без ударов и сдвигов изделия.

- Экономия времени. Лазерные маркираторы наносят информацию быстро и качественно, что существенно повышает производительность работы.

- Низкие расходы на эксплуатацию. У лазерных маркираторов отсутствуют сменные элементы, которые требовали бы периодической замены и, кроме того, практически не требуются профилактические операции со стороны оператора.

Минусы лазерной маркировки:

- Отсутствие глубины маркировки. Лазерная маркировка поверхностная и не будет заметна после окрашивания. Существует возможность получить глубину лазером, однако на это уйдет много времени, плюс маркировка будет наноситься в несколько слоев, и деталь будет очень сильно нагреваться.

- Вероятность коррозии. Лазерный луч нагревает область детали при нанесении маркировки. Для некоторых металлов такой способ может просто повредить деталь, и она будет считаться непригодной к использованию. В некоторых отраслях промышленности, например, в атомной, лазерная маркировка запрещена.

- Высокая стоимость. Качественные брендовые лазерные маркираторы по металлу имеют высокую стоимость и подходят только для крупных предприятий.

- Высокий класс опасности. Лазерный луч имеет очень высокую энергию, и в некоторых режимах маркировки металлы при нагреве начинают испаряться и выделять опасные вещества. Такие испарения опасны для человека. К тому же, лазерное излучение опасно для глаз, работать без защитных очков запрещено.

В продаже есть много лазеров открытого типа. Они более дешевые и доступные, но использование таких маркираторов опасно. В странах Европы такие лазеры запрещены. Качественные маркираторы всегда закрытого типа, вокруг них есть специальный короб, который защищает оператора от воздействия лучей и оснащен вытяжкой для отвода паров металла.

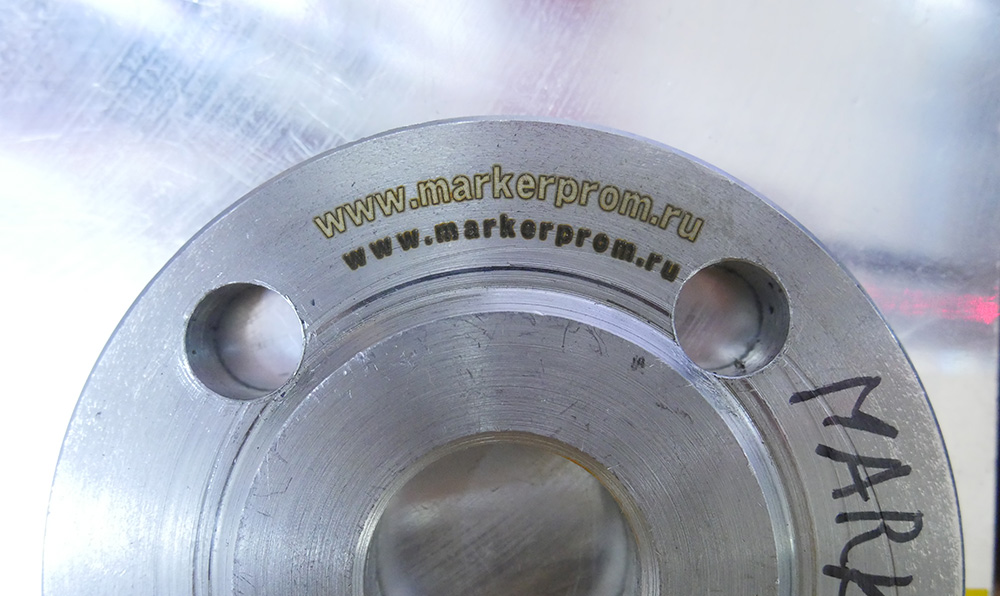

Рис.7 – Лазерная маркировка фланцев

Мы предлагаем только качественные лазерные маркираторы от одного из ведущих европейских брендов SIC Marking, которые соответствуют всем требованиям безопасности. С ассортиментом вы можете ознакомиться здесь.

6. Ударно-точечная. Один из самых популярных и эффективных способов маркировки фланцев и металлов, указанных нами. Такая маркировка осуществляется с помощью ударно-точечных маркираторов. Маркировочная голова имеет специальную вольфрам-карбидную иглу, которая надежно и качественно наносит маркировку глубиной до 0,5 мм на изделиях из стали. Наносимые символы формируются последовательностью точек, получаемых в результате пластической, остаточной деформации металла в месте удара маркирующей иглы. Максимальная твёрдость металла маркируемых изделий может достигать 62 HRC.

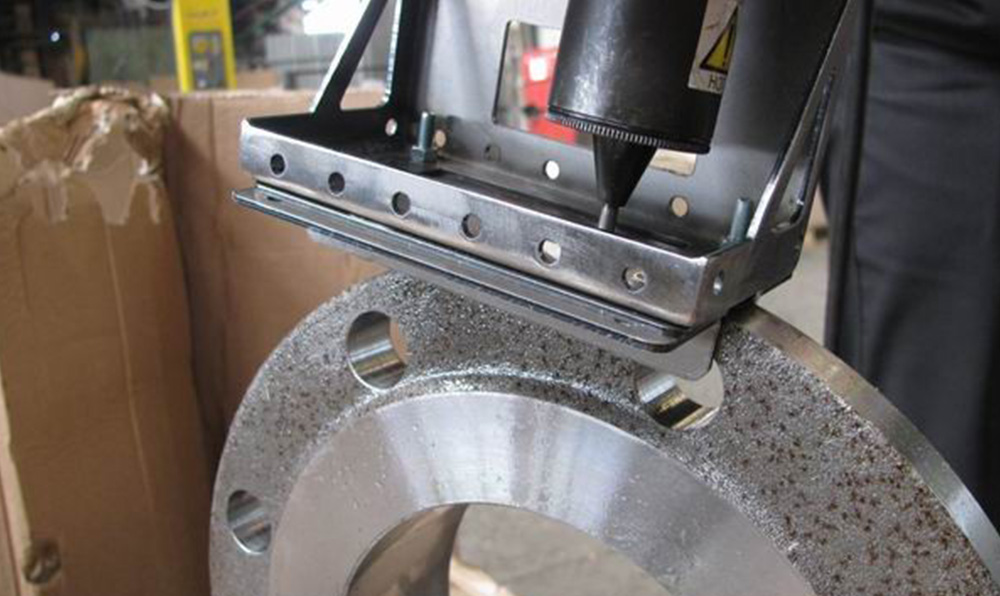

Рис.8 - Нанесение ударно-точечной маркировки на фланец оборудованием SIC Marking

Плюсы ударно-точечной маркировки:

- Качество маркировки. Ударно-точечная маркировка ровная, хорошо заметна на поверхности, выдерживает весь срок службы фланца даже в самых экстремальных условиях, видна под слоями краски.

- Гибкость. Ударно-точечные маркираторы управляются с помощью компьютера программно, соответственно, можно за считанные минуты изменить шрифт, размер символов и полностью изменить маркируемую информацию.

- Небольшие затраты времени. Ударно-точечный метод – это идеальный вариант для больших объемов маркировки. На маркировку одного фланца уходит в среднем пару минут, при этом не нужно вручную ничего менять, так как в программе предусмотрена функция серийной маркировки и автоматическое проставление даты.

- Исключение ошибок. Если маркировка клеймением осуществляется вручную и есть большой риск ошибки, например, выбить не тот символ, то в ударно-точечной подобные ошибки исключены.

- Низкие затраты на расходные материалы. Если клейма довольно быстро приходят в негодность и нужно постоянно покупать новые, в данном случае такой проблемы нет. Расходные материалы, такие как игла, могут служить несколько лет. С учетом данного фактора затраты на материалы практически отсутствуют.

- Ударно-точечная маркировка занимает на 30–50 %, а иногда даже на 100 % меньше места, что очень важно, потому что фланцы большого размера можно маркировать без вращения. Кроме того, она более аккуратная, имеет равномерные отступы между символами, с ней исключена неровность нанесения информации.

- Индивидуальность маркировки. Ударно-точечный маркиратор позволяет подобрать индивидуальны шрифт и легко нанести логотип компании. Это особенно важно крупным производителям, так как исключается возможность подделки маркировки.

Минусы ударно-точечной маркировки:

- Ударно-точечный метод нанесения маркировки достаточно шумный и для работы с маркировочной машиной рекомендуется использовать наушники с шумоподавлением.

- Высокая стоимость оборудования. Ударно-точечные маркираторы имеют высокую стоимость, однако, за счет сокращения времени на маркировку, затрат на расходные материалы и, конечно, за счет качества маркировки они довольно быстро окупают себя.

- Невысокий контраст. По сравнению с лазерной маркировкой, ударно-точечная имеет низкий контраст и не будет заметна на дальнем расстоянии. Но за счет всех плюсов, самым главным из которых является глубина маркировки и высокая стойкость, она более выигрышная, чем лазерная.

P1040038.JPG 111.png

Рис.9 – Ударно-точечная маркировка фланцев оборудованием SIC Marking

Почему же производителям выгодно использовать именно ударно-точечный метод? В первую очередь – это защита бренда. Существуют недобросовестные компании, которые подделывают маркировку известных производителей, продавая некачественный товар по высокой цене. Как правило, это небольшие компании, которые используют дешевые материалы и маркировку клеймением. Поэтому ударно-точечный метод помогает избежать подделки, так как позволяет наносить индивидуальную маркировку с логотипом по стандартам компаний, которую невозможно подделать.

Еще одним фактором является внешний вид маркировки. Ударно-точечный метод нанесения дает лучшую читаемость маркировки и выглядит более презентабельно, что очень важно для известных компаний.

Для потребителей тоже есть своя выгода. Самая главная – это качество. Если для бренда важно исключение подделок, для потребителя важно приобрести качественный товар, чтобы избежать аварий, денежных убытков и конечно, чтобы фланцы прослужили весь заявленный срок. Многие компании находятся в отдаленных частях России, например, на севере, и покупка некачественного товара может остановить работу на долгое время, поскольку доставка материала в такие места проблематична.

Из всего вышесказанного можно сделать вывод о том, что ударно-точечный метод по своим параметрам и плюсам является наиболее предпочтительным и выигрышным на фоне остальных. Несмотря на высокую стоимость самого оборудования, оно быстро окупается за счет сокращения расходов на дополнительные материалы, повышения производительности и других немаловажных факторов.

Приведем пример: в компании АО «Пензтяжпромарматура» до 2017 года маркировка осуществлялась ручным клеймением, и норматив маркировки составлял 9 минут на один фланец. Затраты на клейма и исправления ошибок в год были равны стоимости ударно-точечного маркиратора. Наши специалисты разработали предложение для данной компании, которое позволило существенно сократить время на маркировку и уменьшить расходы за счет приобретения оборудования SIC Marking. Оно полностью окупилось компанией, и при этом норматив на производственную операцию по клеймению сократился в 3 раза!

Для крупных компаний с большим объемом маркировки мы предлагаем ударно-точечные маркираторы промышленной серии от компании SIC-Marking (условно от 100 до 1000 изделий в смену):

E10-P63, окно маркировки 60х25 мм

E10-P123, окно маркировки 120х25 или 120х40 мм

E10 C303, окно маркировки 300х150 мм

E10 C153, окно маркировки 160х100 мм

E10 C153 ZA, окно маркировки 160х100 мм

Коммерческая серия ударно-точечных маркираторов отличный вариант для компаний с небольшим объемом маркировки (условно более 100 изделий в смену):

E-TOUCH, окно маркировки 60х25 мм

E-TOUCH XL, окно маркировки 120х50 мм

E-MARK - автономный (батарейный) маркиратор, окно маркировки 60х25 мм

E-MARK XL - автономный (батарейный) маркиратор, окно маркировки 120х40 мм
