Добрый день, дорогие друзья!

В данной статье мы расскажем о нашем уникальном решении для печати и перфорации на термоусадочной трубке, которое станет настоящим спасением для вашего производства. Если вы занимаетесь монтажом или сборкой электрооборудования в условиях серийного производства, то этот продукт создан специально для вас.

Зачем нужно решение для одновременной печати и перфорации?

В условиях крупных производственных объемов, когда важно сохранять высокую точность и скорость, наше решение становится незаменимым. Оно позволяет наносить маркировку и перфорацию на термоусадочной трубке быстро, качественно и без лишних затрат. Такое решение значительно снижает затраты времени на поиск необходимого кембрика. Необходимый кембрик можно расположить друг за другом в соответствии с планом монтажа.

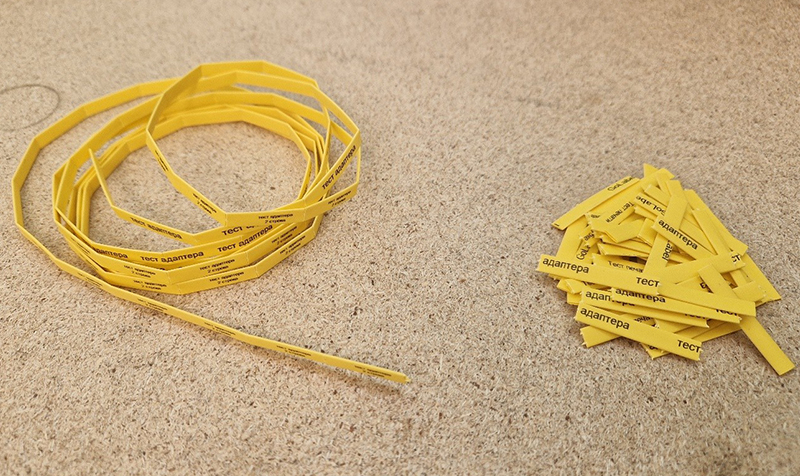

Рис.1 – В каком случае найти кембрик быстрее?

На сегодняшний день на российском рынке представлено ограниченное количество аналогов, которые могли бы предложить столь же эффективное и надежное решение. И мы гордимся тем, что компания Маркерпром представляет вам именно такой комплект оборудования!

Наше решение представлено двумя вариантами исполнения:

1. Комплект Маркерпром MPRG1300 для печати и перфорации термоусадочной трубки на базе принтера Godex ZX1300Xi+, с адаптерами для лент 5, 6, 8 и 10 мм, разрешение 300 DPI.
2. Комплект Маркерпром MPRG1600 для печати и перфорации термоусадочной трубки на базе принтера Godex ZX1600Xi+, с адаптерами для лент 5, 6, 8 и 10 мм, разрешение 600 DPI.

Вот их ключевые особенности:

• Разрешение печати принтера ZX1300xi+ 300 dpi, скорость печати 10 IPS (25.4 cм/сек), в режиме перфорации: 3 IPS (7,62 см/сек).
• Разрешение печати принтера ZX1600i+ 600 dpi, скорость печати 4 IPS (10.2 см/сек), в режиме перфорации: 3 IPS (7,62 см/сек).
• Принтер поставляется с установленным резаком и управляет им командами из устройства. Может работать в двух режимах: перфорация или полный отрез.
• Гибкость: при необходимости резак можно снять или отключить, а принтер дооснастить дополнительными аксессуарами, такими как модуль Wi-Fi.

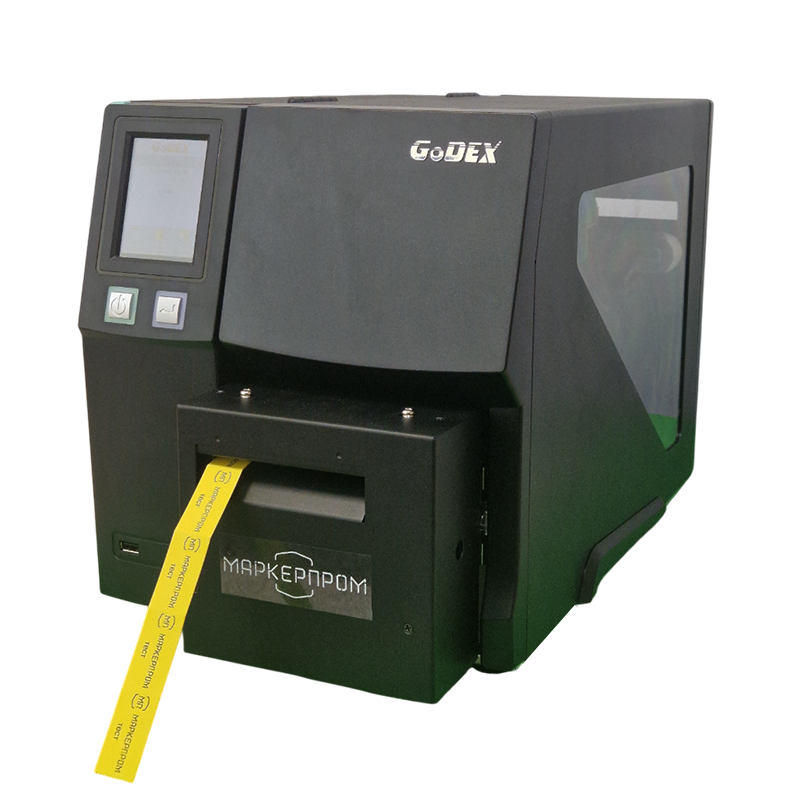

Рис.2 – термотрансферный принтер Godex ZX1300xi+ с перфорационным резаком

Требования к термоусадочной трубке

1. Трубка должна быть подготовлена для термотрансферной печати и иметь сплющенную форму.
2. Максимальная ширина трубки: 80 мм.
3. Минимальная ширина трубки: 12 мм. Но с помощью специальных адаптеров, разработанных нашими специалистами, можно печатать на трубке шириной от 5, 6, 8 и 10 мм.

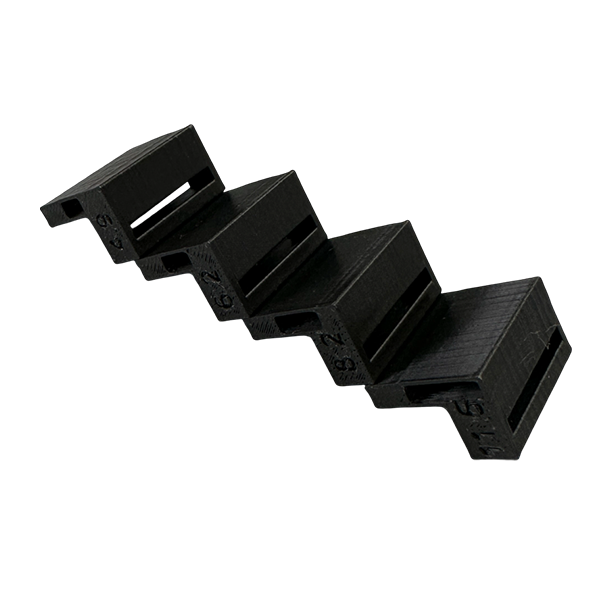

Рис.3 – Комплект адаптеров ADAPT-ZX5-10 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 5, 6, 8 и 10 мм, отступ 6 мм.

Указанные комплекты адаптеров можно использовать еще с одной модельной линейкой принтеров Godex:

• ZX420i
• ZX420i+
• ZX430i
• ZX430i+

В адаптерах для термоусадочной трубки шириной 5, 6, 8 и 10 мм предусмотрен отступ 6 мм – это сделано для более равномерного прижима риббона к материалу.

Отметим несколько моментов по функциональным ограничениям резака:

1. Минимальная длина кембрика:

• В режиме полного отреза — не менее 3 см.
• В режиме перфорации — не менее 1 см.

2. Рекомендации по печати: Используйте режим "умной обратной подачи материала" для более чистой печати без следов от риббона.

Как начать работу с принтером?

1. Загрузка расходных материалов:

• Откройте боковую крышку принтера и загрузите термоусадочную трубку.
• Установите рулон риббона (красящей ленты).
• Проведите трубку под печатной головкой и выставьте датчик.
• Заведите трубку в резак и закройте крышку.

Рис.4 – Загрузка материалов в принтер Godex ZX1300xi+. Пример с внешним расположением рулона трубки и внутренним.

2. Настройка печати:

• Откройте программное обеспечение GoLabel, которое поставляется бесплатно вместе с принтером.
• Создайте габариты кембрика в разделе "Настройка страницы".

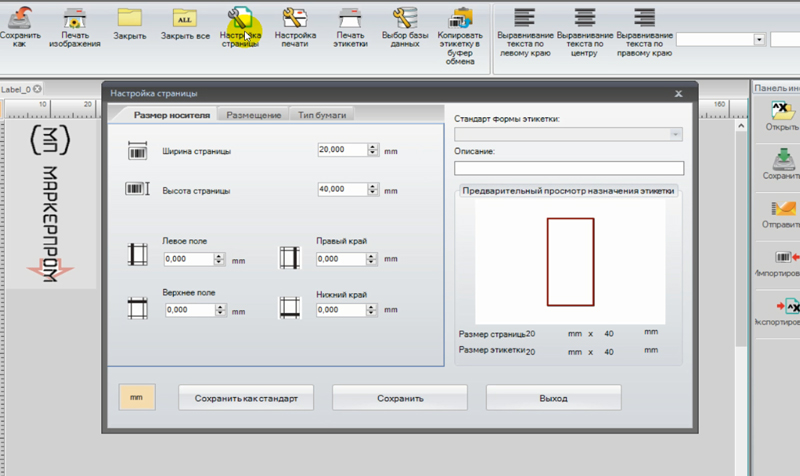

Рис.5 – Работа в приложении GoLabel: настройка габаритов кембрика

• Убедитесь, что материал указан как непрерывный.

Рис.6 – Работа в приложении GoLabel: настройка типа носителя

• Задайте параметры печати и сохраните настройки.

Рис.7 – Работа в приложении GoLabel: настройка параметров печати

3. Печать: Заполните информацию на кембрике, запустите печать и получите готовые нарезанные кембрики.

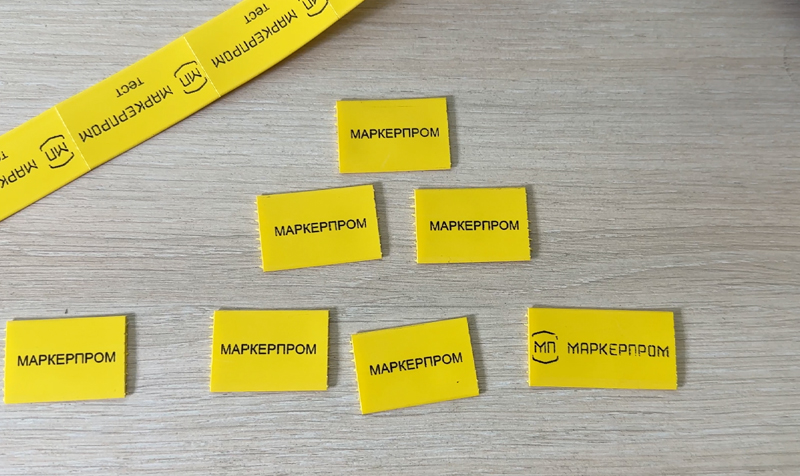

Рис.8/9 – Работа в приложении GoLabel: заполнение информации и результат

Дополнительные возможности

Если ваша задача изменилась, вы можете использовать принтер для печати этикеток и бирок. Однако для бирок мы не рекомендуем использовать резак — его можно оставить на принтере, но в настройках печати не указывать функцию отреза.

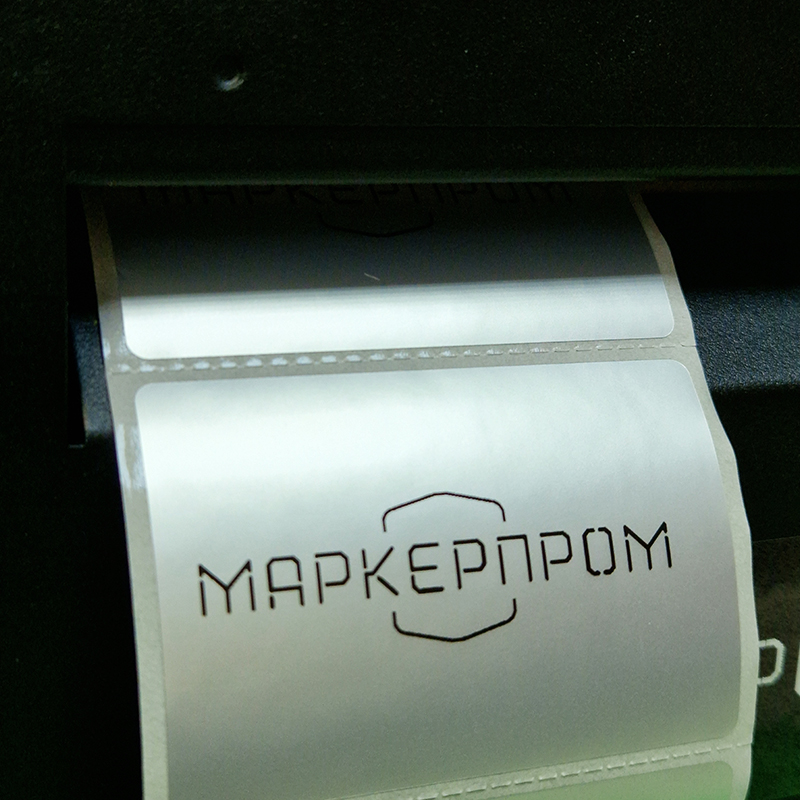

Рис.10 – Печать этикеток с пефорационным резаком

Маркерпром предлагает два варианта комплектов для печати и перфорации на термоусадочной трубке:

Комплект Маркерпром MPRG1300 для печати и перфорации термоусадочной трубки на базе принтера Godex ZX1300Xi+, с адаптерами для лент 5, 6, 8 и 10 мм, разрешение 300 DPI.

Комплект Маркерпром MPRG1600 для печати и перфорации термоусадочной трубки на базе принтера Godex ZX1600i+, с адаптерами для лент 5, 6, 8 и 10 мм, разрешение 600 DPI.

Адаптеры для печати на трубке 5, 6, 8 и 10 мм можно приобрести отдельно:

Адаптер ADAPT-ZX5 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 5 мм, отступ 6 мм.

Адаптер ADAPT-ZX6 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 6 мм, отступ 6 мм.

Адаптер ADAPT-ZX8 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 8 мм, отступ 6 мм.

Адаптер ADAPT-ZX10 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 10 мм, отступ 6 мм.

Комплект адаптеров ADAPT-ZX5-10 к принтерам Godex ZX1200/1300/1600 и ZX420/430 для позиционирования термоусадочной трубки шириной 5, 6, 8 и 10 мм, отступ 6 мм.

Для большего удобства печати больших объемов: внешний смотчик этикеток Godex T10.

Почему выбирают нас?

Компания Маркерпром предлагает не только высококачественное оборудование, но и полный перечень расходных материалов. В нашем портфеле собрано больше 20 тысяч вариантов этикеток, бирок и риббонов под любую вашу задачу. Вы можете связаться с нами по телефону или электронной почте, указанных в разделе Контакты.
